🔥 开篇导语

随着风电、光伏等新能源场站大规模并网，调度数据网已经成为电力生产的“神经中枢”。

它既要保证场站与调度中心稳定通信，又必须严格遵守电力安全分区要求，实现生产 I 区、II 区逻辑隔离、安全互通。

今天给大家带来一套电力行业标准方案——基于 BGP/MPLS IP VPN 的调度数据网路由器配置。

从原理、拓扑到逐条命令全部讲透，带中文注释，运维调试直接照做。

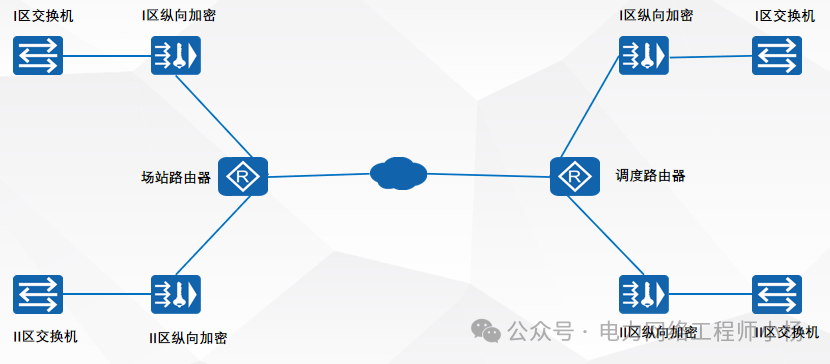

📍 一、先看懂：网络拓扑与设计思路

🔹 典型网络结构

场站侧

  • 场站路由器

  • I 区 / II 区纵向加密

  • I 区 / II 区交换机

调度侧

  • 调度核心路由器

传输网络

  • E1 / 光纤专线

  • MPLS 骨干网

🔹 为什么这么配？

OSPF

打通场站 ↔ 调度公网路由。

MPLS + LDP

建立公网隧道，安全承载 VPN 业务。

VPN 实例

I 区、II 区隔离，同区可通、跨区禁止。

MP-IBGP

跨设备传递 VPN 路由，实现端到端互通。

✅ 一句话口诀

公网通 → 建隧道 → 分 VPN → 传路由

🧩 二、整体解决方案（电力标准）

  1. 场站与调度路由器启用 OSPF，实现骨干网 IP 互通

  2. 全网配置 MPLS + MPLS LDP，建立 LSP 公网隧道

  3. PE 设备之间建立 MP-IBGP，交换 VPNv4 路由

  4. 场站创建 VPN 实例，I/II 区接口绑定，实现安全隔离接入

🛠️ 三、分步配置（命令 + 中文注释）

✅ Step 1：配置 OSPF，打通公网互通

# 配置广域网串口（对接调度专线）
interface Serial3/0
 ip address 100.1.1.1 255.255.255.252   // 专线互联IP
 fe1 unframed                           // E1非成帧模式（电力常用）

# 配置LoopBack0（设备唯一标识，稳定不掉）
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255     // 全网唯一Router-ID

# 启用OSPF 100，区域0（骨干区域）
ospf 100
 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0      // 发布环回口
  network 100.1.1.0 0.0.0.3    // 发布专线网段

✅ Step 2：配置 MPLS + LDP，建立标签隧道

# 设置MPLS设备ID（用LoopBack，最稳定）
mpls lsr-id 1.1.1.1

mpls                  // 全局开启MPLS
mpls ldp              // 全局开启LDP标签协议

# 专线接口启用MPLS与LDP
interface Serial3/0
 mpls                 // 接口开启MPLS
 mpls ldp             // 接口开启LDP，自动建隧道

✅ Step 3：配置 VPN 实例，I/II 区安全隔离

🔹 新建 I 区 VPN 实例 vpna

ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:100

  # RD：唯一标识VPN路由
  vpn-target 100:100 export-extcommunity

  # 出方向VPN标记
  vpn-target 100:100 import-extcommunity

  # 入方向VPN标记

🔹 新建 II 区 VPN 实例 vpnb

ip vpn-instance vpnb
 ipv4-family
  route-distinguisher 200:200
  vpn-target 200:200 export-extcommunity
  vpn-target 200:200 import-extcommunity

🔹 I 区接口绑定 vpna

interface GigabitEthernet0/0/0
 ip binding vpn-instance vpna      // 接口加入I区VPN
 ip address 192.168.1.1 255.255.255.0

🔹 II 区接口绑定 vpnb

interface GigabitEthernet0/0/1
 ip binding vpn-instance vpnb
 ip address 192.168.2.1 255.255.255.0

🔗 交换机侧配置（I 区 / II 区）

🔹 I 区交换机 VLANIF

interface Vlan-interface1
 ip address 192.168.1.2 255.255.255.0

# 网关指向路由器I区口

🔹 II 区交换机 VLANIF

interface Vlan-interface1
 ip address 192.168.2.2 255.255.255.0

# 网关指向路由器II区口

✅ Step 4：配置 MP-IBGP，传递 VPN 路由

🌐 华为设备配置

bgp 100

 peer 3.3.3.3 as-number 100
 # 调度端为IBGP对等体

 peer 3.3.3.3 connect-interface LoopBack0
 # 用环回口建邻居

 ipv4-family unicast
  undo synchronization
  # 关闭IGP-BGP同步

  peer 3.3.3.3 enable

 ipv4-family vpnv4
  # 启用VPNv4地址族

  policy vpn-target
  # 按VPN-Target过滤路由

  peer 3.3.3.3 enable

# VPN内路由引入BGP
ipv4-family vpn-instance vpna
 import-route direct
 import-route static

ipv4-family vpn-instance vpnb
 import-route direct
 import-route static

🔵 华三设备配置

bgp 100
 router-id 1.1.1.1

 group 100 internal
 # IBGP对等体组

 peer 3.3.3.3 group 100

 address-family ipv4 unicast
  import-route direct
  import-route static
  peer 100 enable

 address-family vpnv4
  peer 100 enable

# VPN实例引入路由
ip vpn-instance vpna
 address-family ipv4 unicast
  import-route direct
  import-route static

ip vpn-instance vpnb
 address-family ipv4 unicast
  import-route direct
  import-route static

📋 四、配置后必核对：3 条验收命令

配置完直接敲这几条，状态正常就上线：

# 查看OSPF邻居（必须 Full）
dis ospf peer brief

# 查看LDP邻居
dis mpls ldp peer

# 查看BGP VPNv4邻居（必须 Established）
dis bgp peer vpnv4

💡 验收标准

只要看到：

✅ OSPF：Full
✅ BGP：Established

说明：

  • 路由正常

  • MPLS 隧道正常

  • VPN 正常

  • 调度业务已经打通

📌 五、配置核心要点总结

OSPF 骨干区域

保证场站 — 调度公网互通。

MPLS + LDP

提供透明隧道，承载 VPN 业务。

VPN 实例 + VPN-Target

严格 I/II 区隔离，满足电力安规。

MP-IBGP

跨 PE 传递 VPN 路由，支撑调度业务。

⚠️ 运维注意事项

  • LoopBack 地址必须全网唯一

  • VPN-Target 不可配错

  • MP-IBGP 建议全部使用 LoopBack 建邻

  • OSPF 骨干区域建议统一 Area 0

  • 电力调度网必须严格遵守安全分区规范

📢 结尾寄语

这套配置完全符合电力调度数据网技术规范，适用于：

✅ 风电场
✅ 光伏电站
✅ 水电站
✅ 储能站
✅ 新能源集控中心

整体方案具备：

  • 安全

  • 稳定

  • 易维护

  • 易验收

  • 可快速复制部署
