企业级 DHCP 中继实战｜一台 DHCP 服务器实现全网统一 IP 分配

大家好，我是新能源场站数通技术圈。今天给大家带来某中型科技公司 DHCP 中继真实落地案例，基于华为eNSP 仿真环境，可直接照抄用于园区网、办公网跨 VLAN 统一地址分配，有需要的朋友可以直接收藏备用。

一、项目背景与痛点

公司规模扩大，新增研发、办公两个业务网段，跨 VLAN 部署

原方案：每网段一台 DHCP 服务器，成本高、配置分散、不利于后期维护

需求：一台中心 DHCP 服务器，为多网段统一分配 IP，实现集中管控

方案：核心交换机 + 汇聚交换机启用 DHCP 中继，跨网段转发 DHCP 报文，实现一台 DHCP 服务器服务全公司业务。

🗺 网络规划

网段VLAN网关用途
192.168.1.0/24VLAN 2192.168.1.1办公区 PC
172.16.1.0/24VLAN 3172.16.1.1研发区 PC
10.1.1.0/24VLAN 1010.1.1.1/2服务器区
20.1.1.0/24VLAN 2020.1.1.1/2核心互联

🖧 设备角色

  • DHCP Server：DHCP 服务器，配置多地址池
  • SW1/SW2：三层交换机，启用 DHCP 中继代理
  • SW3/SW4：接入交换机，透传 Trunk、分配 Access 端口

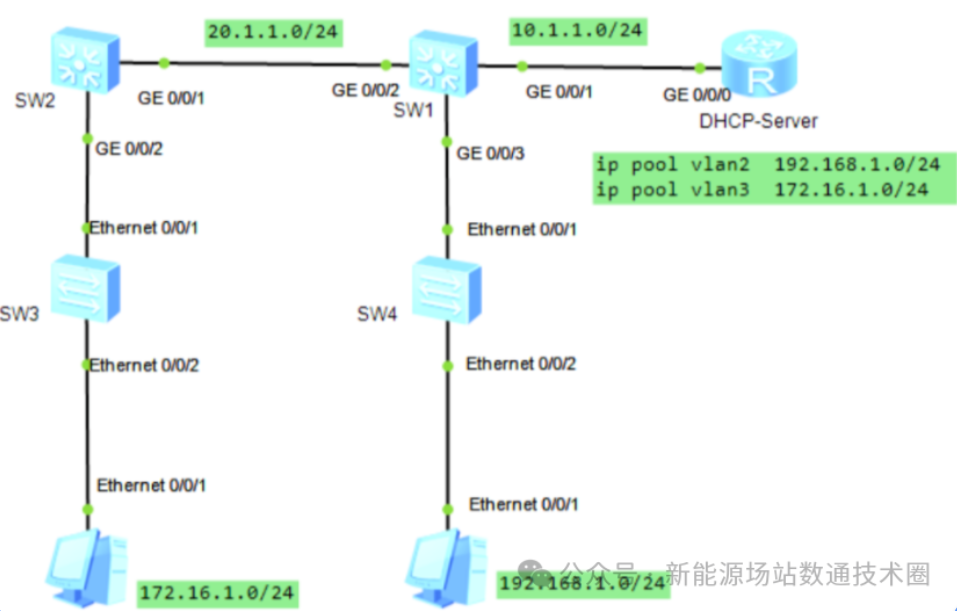

  • 网络拓扑

二、配置情况

1️⃣ DHCP服务器配置

PHP
# 全局开启DHCP功能
dhcp enable

# 创建办公网段地址池 VLAN2
ip pool vlan2
 gateway-list 192.168.1.1       # 分配网关
 network 192.168.1.0 mask 255.255.255.0   # 地址段
 dns-list 1.1.1.1               # 分配DNS

# 创建研发网段地址池 VLAN3
ip pool vlan3
 gateway-list 172.16.1.1
 network 172.16.1.0 mask 255.255.255.0
 dns-list 2.2.2.2

# 服务器接口启用全局DHCP
interface GigabitEthernet0/0/0
 ip address 10.1.1.1 255.255.255.0
 dhcp select global

# 路由互通（OSPF保证全网可达）
ospf 1 area 0.0.0.0
 network 10.1.1.0 0.0.0.255

2️⃣ 核心交换机 SW1（办公区中继）

PHP
sysname SW1

# 批量创建VLAN
vlan batch 2 10 20

# 开启DHCP
dhcp enable

# 办公VLANIF配置中继，指向服务器IP
interface Vlanif2
 ip address 192.168.1.1 255.255.255.0
 dhcp select relay         # 启用中继模式
 dhcp relay server-ip 10.1.1.1   # 指定DHCP服务器

# 服务器区与核心互联接口
interface Vlanif10
 ip address 10.1.1.2 255.255.255.0

interface Vlanif20
 ip address 20.1.1.1 255.255.255.0

# 接口类型配置
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

# OSPF发布网段
ospf 1 area 0.0.0.0
 network 10.1.1.0 0.0.0.255
 network 20.1.1.0 0.0.0.255
 network 192.168.1.0 0.0.0.255

3️⃣ 汇聚交换机 SW2（研发区中继）

PHP
vlan batch 3 20 200

dhcp enable

# 研发VLANIF配置中继
interface Vlanif3
 ip address 172.16.1.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 10.1.1.1

# 核心互联
interface Vlanif20
 ip address 20.1.1.2 255.255.255.0

# 接口类型
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

# OSPF
ospf 1 area 0.0.0.0
 network 172.16.1.0 0.0.0.255
 network 20.1.1.0 0.0.0.255

4️⃣ 接入交换机 SW3 / SW4（简化配置）

SW3（研发）

PHP
vlan batch 3

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface Ethernet0/0/2
 port link-type access
 port default vlan 3

SW4（办公）

PHP
vlan batch 2

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface Ethernet0/0/2
 port link-type access
 port default vlan 2

三、业务验证

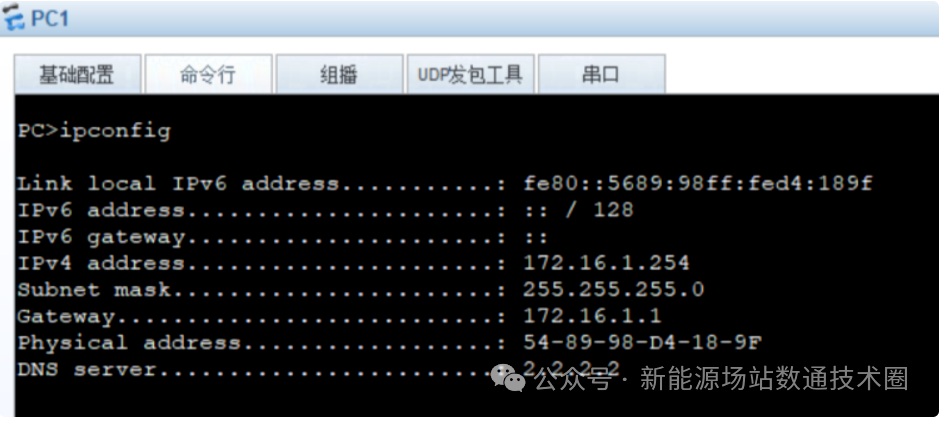

PC1

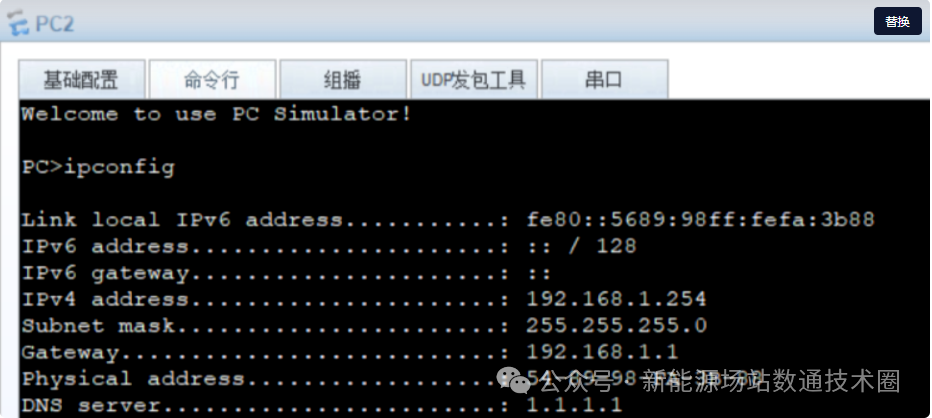

PC2

🎯 结尾

今天的分享就到这里了，大家觉得有用点个赞留个关注，如果还有想了解的数通实验大家可以在评论区告诉我哦。
